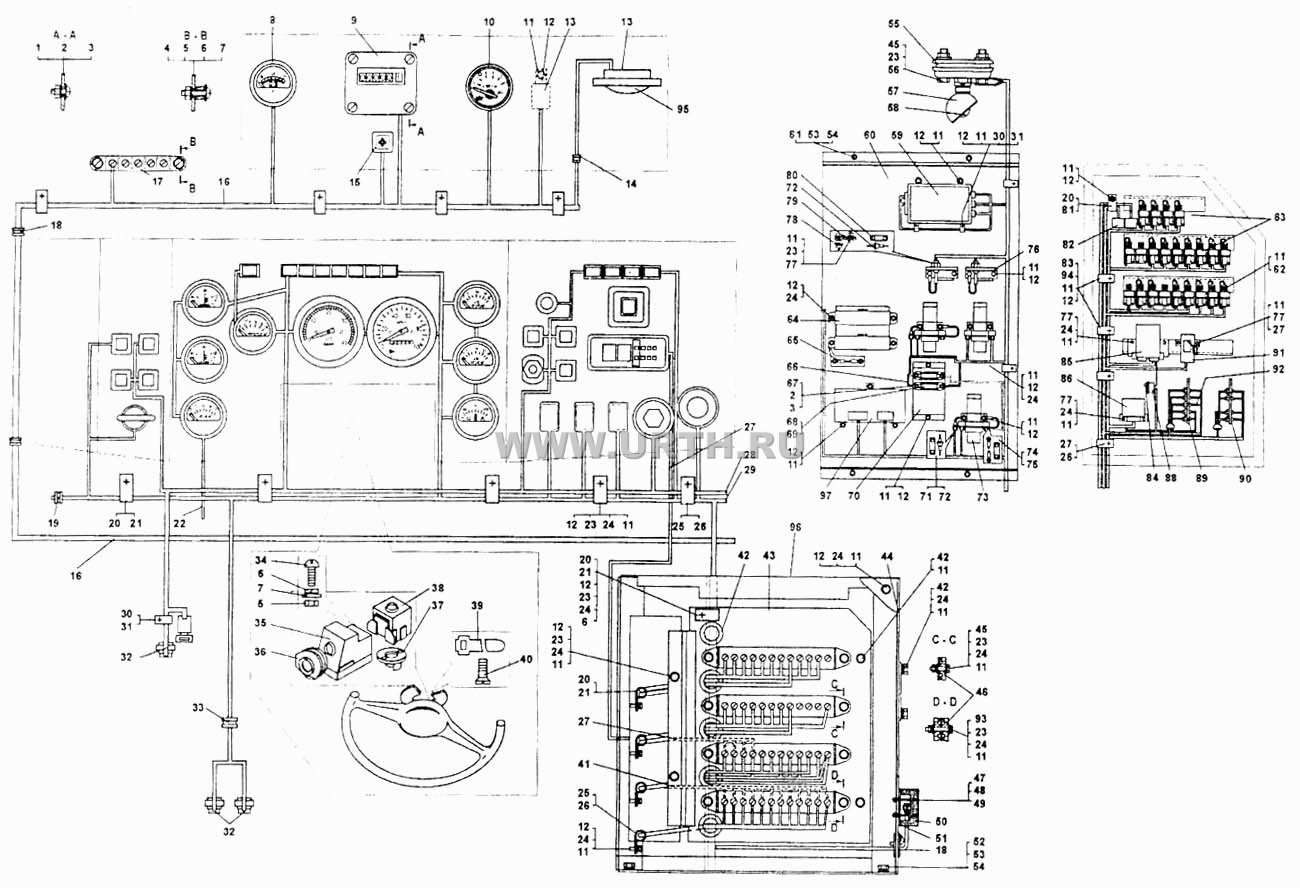

Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555В) БелАЗ 7555A

Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555В)
№ поз. № детали Наименование детали
95 11.3714 Плафон
17 17.3723000 Панель соединительная
42 200-3724015 Втулка
19 200-3802045 Втулка
93 200215 Болт
12 201418 Болт
45 201422 Болт
61 201454 Болт
52 201456 Болт
59 22.3763 Блок автоматического управления
4 220032 Винт
94 220051 Винт
1 220062 Винт
40 220077 Винт
34 220080 Винт
62 220103 Винт
77 220105 Винт
47 221512 Винт
67 223014 Винт
48 250458 Гайка
2 250462 Гайка
5 250464 Гайка
23 250508 Гайка
78 252002 Шайба
6 252003 Шайба
24 252004 Шайба
53 252005 Шайба
56 252037 Шайба
49 252130 Шайба
3 252132 Шайба
7 252133 Шайба
11 252134 Шайба
54 252135 Шайба
31 315406 Кляммер
81 315407 Кляммер
26 344621 Кляммер
21 379169 Кляммер
84 379198 Кляммер
15 3812.3710-02.13 Выключатель
38 40.3709 Переключатель стеклоочистителя и стеклоомывателя
86 46.3747 Прерыватель стеклоочистителя
51 500-3723242 Прокладка
88 5336-3710015 Рамка выключателя
540-1108141 Втулка
55 540-3715054 Втулка амортизационная
20 540А-1104519-01 Прокладка
30 548А-1104696-01 Прокладка
33 549А-2108247 Кольцо
14 549А-3716046 Кольцо
66 549А-3724217 Перемычка
71 549А-3724218 Перемычка
18 549А-3724238 Кольцо
74 549А-3724247 Перемычка
92 549А-3724249 Перемычка
83 549Б-2105454 Трубка
25 549Б-2105455 Трубка
72 549Б-3747290 Диод с перемычкой
75 549С-3724304 Перемычка
37 64221-3709219 Втулка сбрасывателя
36 64221-3709222 Чехол переключателя
39 64227-3724622 Хомут
35 66.3709 Переключатель поворота
13 733-3747-10 Реле-сигнализатор
76 75131-3747175 Кронштейн
80 7540А-3724218 Перемычка
44 7545-1705160 Кронштейн пульта
43 7545-3723320 Кронштейн
65 75481-3724190 Перемычка
70 7549-3722355 Кронштейн предохранителей
16 7555-3724266 Жгут проводов
27 7555-3724320 Жгут проводов подсказчика
60 7555-3747182 Основание
29 75553-3724008 Жгут проводов основной
28 75553-3724018 Жгут проводов добавочный
22 75553-3724241 Перемычка
41 75553-3724364 Жгут проводов управления
90 75553-3747166 Панель изоляционная с диодами
89 75553-3747170 Панель изоляционная с диодами
63 901.3747 Реле
58 А24-21-3 Лампа
50 АР-93 Розетка электрическая
БГТ ДУВК 37212197 Электронное реле
68 БЗ-30 УХЛЗ.З0В Блок защиты
32 ВК413 Датчик давления
10 ЗИ 8059-2 Приемник указателя
73 КТ 127-ХЛ Контактор
87 П147-01.17 Переключатель
69 ПВ100АС УХЛЗ.З0В Предохранитель
57 ПД308А Лампа подкапотная
64 ПР112 Блок предохранителей
46 ПС-12 Панель соединительная
ПУЗ ЕИРВ 468.313.007-01 Пульт переключения передач
82 РС493 Реле
85 РС951А-УХЛ Реле поворотов
9 СВН-1-24 Счетчик времени наработки
79 СЭ300 Сопротивление
91 УТД-1 Блок управления термодатчика
8 ЭИ 8006-1 Указатель напряжения
