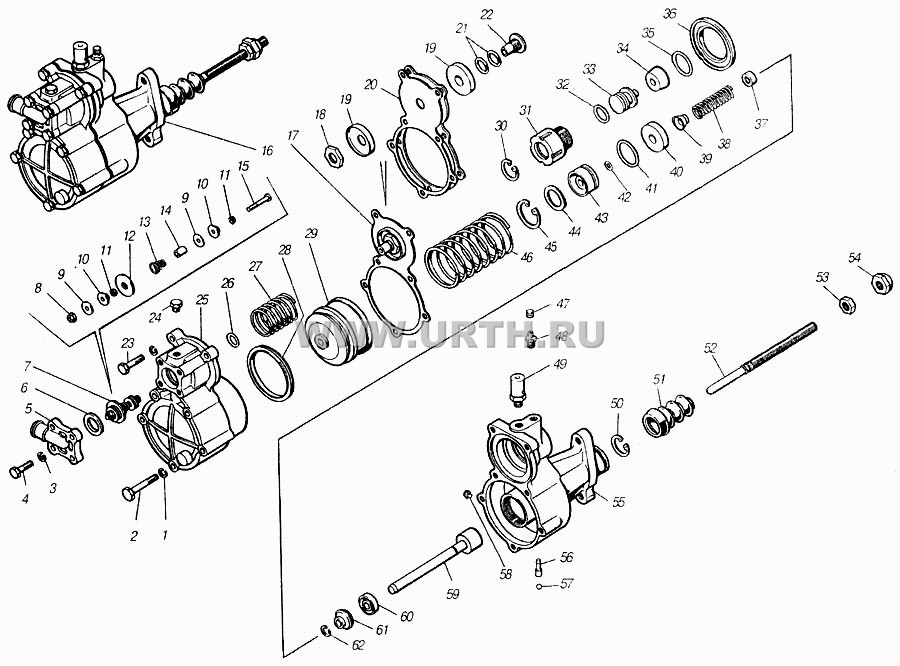

Усилитель пневмогидравлический привода сцепления КамАЗ-4310 (каталог 2004 г)

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
6	1/02458/50	Прокладка регулировочная 24,3х32х0,5
1	1/05166/77	Шайба 8 пружинная
3	1/05166/77	Шайба пружинная
4	1/60436/21	Болт М8-6gх25
23	1/60439/21	Болт М8-6gх35
2	1/60446/21	Болт М8-6gх70
53	1/61015/11	Гайка М12х1,25-6Н
49	15-1772370	Сапун с клапаном в сборе
8	251642	Гайка стержня М4-6Н
30	33-1110682	Кольцо
54	5320-1609508	Гайка сферическая
16	5320-1609510	Усилитель пневмогидравлический в сборе
25	5320-1609515	Корпус пневмогидравлического усилителя передний
55	5320-1609517	Корпус задний
56	5320-1609521	Жиклер
36	5320-1609525	Втулка
	5320-1609534	Поршень следящий редуктора в сборе
	5320-1609536	Поршень следящий в сборе
33	5320-1609537	Поршень
34	5320-1609539-10	Манжета следящего поршня
31	5320-1609543	Корпус
	5320-1609552	Поршень выключения сцепления в сборе
59	5320-1609553	Поршень
61	5320-1609555	Втулка распорная
	5320-1609556	Уплотнение поршня выключения сцепления в сборе
43	5320-1609559	Корпус уплотнения
37	5320-1609561	Втулка пружины упорная
39	5320-1609563	Втулка распорная уплотнения поршня выключения сцепления
38	5320-1609565	Пружина распорная
52	5320-1609567	Толкатель поршня выключения сцепления
51	5320-1609569	Чехол защитный
17	5320-1609570	Диафрагма ПГУ в сборе
20	5320-1609571	Диафрагма редуктора усилителя
19	5320-1609572	Шайба
27	5320-1609573	Пружина диафрагмы
22	5320-1609574	Седло
21	5320-1609576	Прокладка седла
7	5320-1609578	Клапан пневмогидравлического усилителя в сборе
15	5320-1609581	Стержень
14	5320-1609583	Трубка
10	5320-1609585	Конус клапана редуктора усилителя
12	5320-1609587	Седло
13	5320-1609589	Пружина
11	5320-1609591	Шайба
	5320-1609592	Поршень пневматический в сборе
29	5320-1609593	Поршень
28	5320-1609597	Манжета пневматического поршня
46	5320-1609601	Пружина пневматического поршня
5	5320-1609611	Крышка подвода воздуха
48	5320-3401371	Клапан перепускной
47	5320-3401377	Колпачок клапана
18	853542	Гайка М18х1,5-6Н
9	862527	Шайба плоская 4,5х19х1
44	862528	Шайба плоская 3х40х2
50	862810	Кольцо упорное
45	862813	Кольцо упорное
62	862814	Кольцо упорное
40	864146	Манжета в сборе
60	864173	Манжета поршня 13,4х28 в сборе
41	864224	Кольцо уплотнительное
	864226	Кольцо уплотнительное
42	864235	Кольцо уплотнительное усилителя
26	864236	Кольцо уплотнительное
32	864247	Кольцо уплотнительное
24	864341	Пробка КГ 1/8"
57	864807	Шарик
58	864849	Седло
