Автокаталог

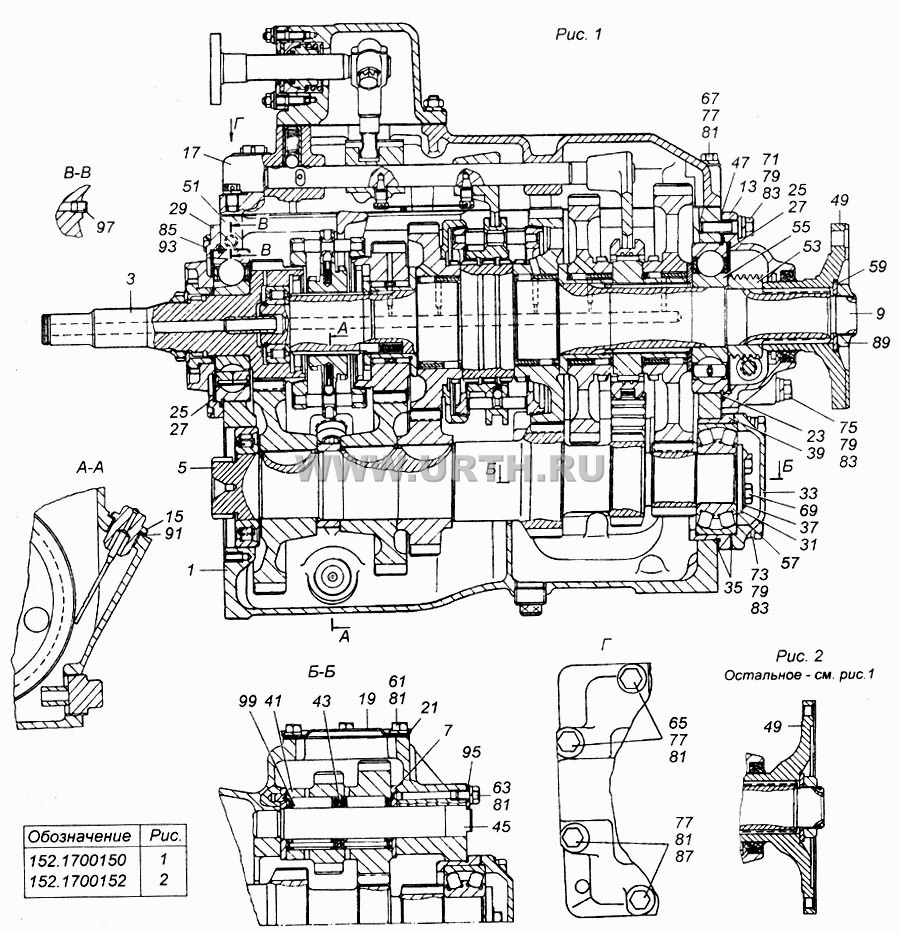

Коробка передач в сборе КамАЗ-6540

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
81	1/05168/73	Шайба 10 пружинная
83	1/05170/73	Шайба 12 пружинная
79	1/05200/01	Шайба плоская 12х22х3
67	1/12880/21	Болт М10х1,25-6gх60
65	1/13070/21	Болт М10х1,25-6gх40
77	1/26386/01	Шайба плоская 10,6х18х2
69	1/55404/33	Болт М12х1,25-6gх30
71	1/55407/21	Болт М12х1,25-6gх45
73	1/55409/21	Болт М12х1,25-6gх55
75	1/55414/21	Болт М12х1,25-6gх80
61	1/59703/21	Болт М10х1,25-6gх16
63	1/59705/21	Болт М10х1,25-6gх20
1	14.1701010	Картер коробки передач в сборе
19	14.1701020	Крышка люка привода отбора мощности коробки передач
21	14.1701021-01	Прокладка крышки люка привода отбора мощности коробки передач
23	14.1701034	Кольцо стопорное
25	14.1701035	Прокладка регулировочная
27	14.1701036	Прокладка регулировочная
5	14.1701047	Вал промежуточный коробки передач в сборе
31	14.1701060	Шайба упорная
33	14.1701074	Крышка заднего подшипника промежуточного вала
35	14.1701075	Прокладка крышки заднего подшипника промежуточного вала
37	14.1701076	Планка стопорная болтов упорной шайбы
39	14.1701078	Стакан заднего подшипника промежуточного вала
41	14.1701082	Блок шестерен заднего хода
43	14.1701084	Втулка промежуточная подшипников блока зубчатых колес
7	14.1701086	Шайба упорная блока шестерен заднего хода в сборе
45	14.1701092	Ось блока шестерен заднего хода
13	14.1701200	Крышка заднего подшипника вторичного вала в сборе
47	14.1701203	Прокладка крышки подшипника
59	14.1701243	Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90
15	14.1701440	Указатель уровня масла в коробке передач в сборе
17	14.1702005-10	Механизм переключения передач в сборе
51	14.1702014	Прокладка верхней крышки коробки передач
53	14.3802033	Червяк привода спидометра
9	142.1701100	Вал вторичный коробки передач в сборе
49	142.1701240	Фланец крепления кардана к вторичному валу коробки передач
29	15.1701040	Крышка заднего подшипника первичного вала
3	152.1701025	Вал первичный коробки передач в сборе
55	50412АК	Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89
57	53610К	Подшипник роликовый радиальный сферический двухрядный ГОСТ 520-89
99	64907К	Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец
85	870014	Болт М10х1,25-6gх28
87	870024	Болт М10х1,25-6gх40
89	870510	Гайка специальная М39х2-6Н
91	870632	Шайба уплотнительная 30х42х2
93	870851	Шайба замковая 10
95	870862	Шайба 11 стопорная
97	870884	Пробка КГ 1/8" масляного канала
