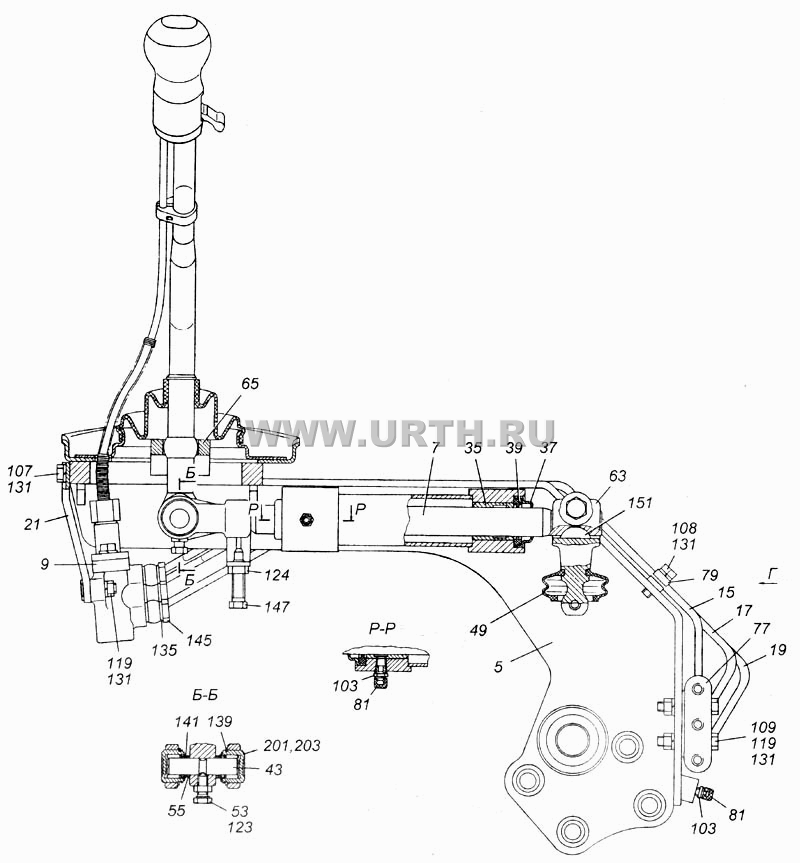

№ поз. | № детали | Наименование детали |
135 | 1/02844/60 | Прокладка уплотнительная 10х16х1,5 |
131 | 1/05166/73 | Шайба 8 пружинная |
132 | 1/05168/74 | Шайба пружинная 10 |
124 | 1/07910/11 | Гайка М10х1,25-6Н |
113 | 1/13070/21 | Болт М10х1,25-6gх40 |
120 | 1/21647/21 | Гайка М10х1,25-6Н |
127 | 1/26010/73 | Шайба волнистая 4 |
129 | 1/26052/73 | Шайба зубчатая 5 |
117 | 1/32694/01 | Винт М4-6gх18 |
115 | 1/32740/01 | Винт М5-6gх12 |
107 | 1/60434/21 | Болт М8-6gх20 |
108 | 1/60436/21 | Болт М8-6gх25 |
109 | 1/60441/21 | Болт М8-6gх45 |
119 | 1/61008/11 | Гайка М8х1,25-6Н |
123 | 1/61033/11 | Гайка М8-6Н |
37 | 14.1601240 | Крышка сальника вала выключения сцепления |
39 | 14.1601242 | Кольцо уплотнительное сальника |
41 | 14.1702236 | Пружина |
47 | 14.1703230 | Колпачок защитный наконечника рычага переключения передач |
49 | 14.1703234 | Чехол наконечника рычага нижний |
57 | 14.1703254 | Втулка шаровая опоры |
59 | 14.1703255 | Сухарь шаровой втулки |
61 | 14.170326 | Крышка опоры |
63 | 14.170374 | Рычаг передней тяги управления |
11 | 15.1772190 | Корпус переключения крана управления в сборе |
67 | 15.1772202 | Переключатель крана управления делителем |
69 | 15.1772206 | Пружина фиксатора переключателя |
13 | 15.1772212 | Крышка корпуса переключателя боковая в сборе |
71 | 15.1772214 | Винт установочный корпуса переключателя |
73 | 15.1772218 | Крышка корпуса переключателя верхняя |
74 | 15.1772224 | Хомут крепления троса |
77 | 15.1772326 | Колодка крепления наконечников воздухопроводов |
79 | 15.1772336 | Скоба крепления воздухопроводов |
43 | 431016-1703226 | Ось рычага управления передач |
45 | 431016-1703229 | Держатель колпака рычага переключения передач |
3 | 431016-1703232 | Опора уплотнителя люка пола кабины (сварка) |
5 | 431016-1703240 | Кронштейн рычага переключателя передач (сварка) |
51 | 431016-1703246 | Рычаг управления передач |
53 | 431016-1703250 | Болт установочный М8х1,25-6gх20 |
55 | 431016-1703251 | Шайба распорная |
65 | 431016-1703318 | Пластина направляющая |
7 | 431016-1703350 | Тяга управления с вилкой (сварка) |
81 | 5320-3401377 | Колпачок клапана |
9 | 542506-1772132 | Кран управлением делителем передач с тросом в сборе |
15 | 542506-1772400 | Воздухопровод "Н" поперечный |
17 | 542506-1772410 | Воздухопровод "П" поперечный |
19 | 542506-1772420 | Воздухопровод "В" поперечный |
21 | 542506-1772430 | Кронштейн крепления крана управления делителем передач (сварка) |
201 | 704902К6УС10 | Подшипник роликовый игольчатый с одним наружным кольцом ТУ 37-006-065-74 |
203 | 704902УС10 | Подшипник роликовый игольчатый с одним наружным кольцом ТУ 37-006-065-74 |
35 | 740.1108040 | Втулка вала привода управления регулятором |
137 | 853352 | Винт М10х1,25-6gх25 |
139 | 862805 | Кольцо упорное |
103 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 |
141 | 864202 | Кольцо уплотнительное крестовины руля |
143 | 864234 | Кольцо уплотнительное |
145 | 870007 | Болт М10х1,25-6gх23 |
147 | 870352 | Болт установочный М10х1,25-6gх45 |
149 | 870514 | Гайка М12х1,25-6Н |
151 | 870812 | Шпонка сегментная 5х10х25 |
153 | 870831 | Заглушка 10 транспортная |
105 | Шарик 5-40 ГОСТ 3722-81 | Шарик 5-40 ГОСТ 3722-81 |
