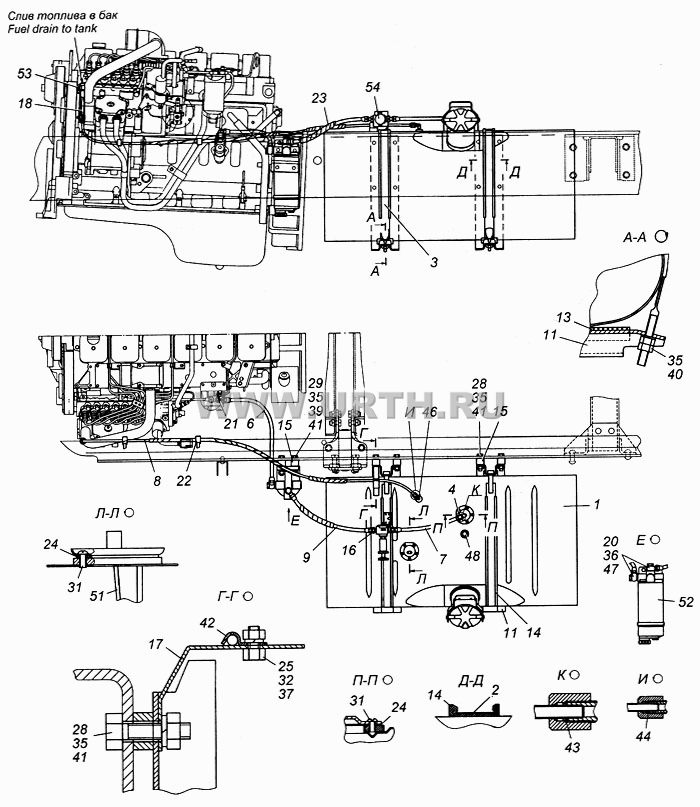

Установка топливного бака, фильтра грубой очистки топлива и топливопроводов Э4308-1100010 КамАЗ-4308

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
36	1/02800/60	Прокладка уплотнительная 14х20х1,5
31	1/03892/01	Винт М5-6gх8
37	1/05166/77	Шайба 8 пружинная
41	1/05170/77	Шайба 12 пружинная
39	1/05200/01	Шайба плоская 12х22х3
40	1/26469/01	Шайба плоская 12,6х28х3
28	1/55409/21	Болт М12х1,25-6gх55
29	1/55411/21	Болт М12х1,25-6gх65
25	1/60432/21	Болт М8-6gх16
32	1/61008/11	Гайка М8х1,25-6Н
35	1/61015/11	Гайка М12х1,25-6Н
22	2108-3401228	Хомут
54	37.1141010	Насос предпусковой прокачки топлива
15	43118-1101119-20	Проставка
52	45104110100190	Влагоотделитель FS 1242
53	45104998011090	Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
51	4573824459	Датчик указателя уровня топлива СЯМИ 407611-114-01
11	5320-1101104-10	Кронштейн крепления топливного бака
2	5320-1101110-20	Хомут крепления топливного бака
3	5320-1101110-30	Хомут крепления топливного бака
17	5320-1104083	Кронштейн крепления топливных трубопроводов
24	5320-3827013	Прокладка датчика
8	53205-3506156	Трубка
23	53205-3506433	Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
7	53215-3506030	Трубка
9	53215-3506035	Трубка
6	53215-3506055	Трубка
14	541121-1101115	Прокладка хомута крепления топливного бака
20	541121-1104274	Наконечник
13	55102-1101109	Прокладка кронштейна крепления топливного бака
1	5511-1101010-10	Бак топливный
4	65115-1104012	Трубка приемная с фильтром в сборе
16	65115-1104018	Штуцер
42	853922	Скоба
43	864204	Кольцо уплотнительное
44	864269	Кольцо уплотнительное
46	864822	Угольник ввертный
47	870005	Болт М14х1,5-6gх30
48	870882	Пробка коническая транспортная КГ 3/8"
18	Э4308-1104159	Рукав
21	Э4308-1104415	Угольник ввертный
