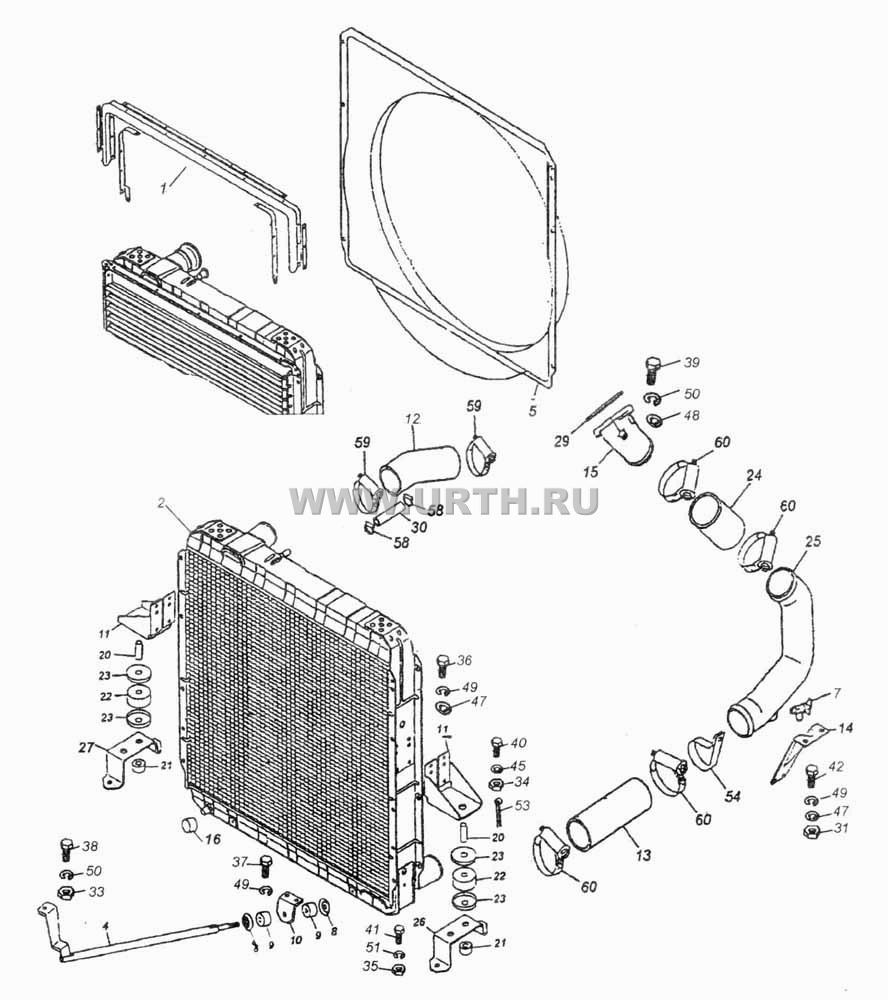

Установка радиатора КамАЗ-53228, 65111

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
49	1/05166/77	Шайба 8 пружинная
50	1/05168/77	Шайба 10 пружинная
51	1/05170/73	Шайба 12 пружинная
47	1/05196/01	Шайба плоская 8х17
53	1/07336/01	Шплинт 3х25
39	1/13069/21	Болт М10х1,25-6gх30
33	1/21647/11	Гайка М10х1,25-6Н
48	1/26386/01	Шайба плоская 10,6х18х2
41	1/55404/21	Болт М12х1,25-6gх30
38	1/59707/31	Болт М10х1,25-6gх25
36	1/60432/21	Болт М8-6gх16
37	1/60434/21	Болт М8-6gх20
31	1/61008/11	Гайка М8х1,25-6Н
35	1/61036/11	Гайка М12х1,25-6Н
2	146.1301010	Радиатор в сборе
34	250977	Гайка М12х1,25-6Н ОСТ 37.001.108-93
45	252045	Шайба плоская 12х34 ОСТ 37.001.144-96
1	5320-1301003	Установка уплотнителей в сборе
20	5320-1302031	Втулка распорная
21	5320-1302037	Подушка крепления радиатора
8	5320-1302038	Чашка буфера тяги
9	5320-1302040	Буфер тяги крепления радиатора
22	5320-1302060	Подушка подвески радиатора
23	5320-1302062	Чашка подвески радиатора
12	5320-1303010	Рукав
13	5320-1303026	Рукав
24	5320-1303027	Рукав
25	5320-1303028	Колено подводящего патрубка водяного трубопровода
29	5320-1303063	Прокладка подводящего патрубка
30	5320-1311063-01	Рукав от радиатора к бачку
7	5320-8105010-01	Кран сливной в сборе
	53205-1300023	Установка радиатора
4	53205-1302034	Тяга крепления радиатора в сборе
5	53205-1309010	Кожух вентилятора с накладкой в сборе
2	54115-1301010-10	Радиатор в сборе
10	54115-1302047	Кронштейн
11	54115-1302077-10	Кронштейн подвески радиатора
27	54115-1302078	Скоба подвески радиатора
26	54115-1302079	Скоба подвески радиатора
15	54115-1303058-10	Патрубок подводящий водяного трубопровода
14	54115-1303079-01	Кронштейн крепления колена подводящего трубопровода
16	54115-1303082	Заглушка
40	853032	Болт М12х1,25-6gх65
42	853062	Болт М8-6gх45
54	853897	Хомут 75
58	ТОRDО 16-27/13-С7WI	Хомут с червячной резьбой DIN 3017
59	ТОRDО 60-80/13-С7WI	Хомут с червячной резьбой DIN 3017
60	ТОRDО 70-90/13-С7WI	Хомут с червячной резьбой DIN 3017
