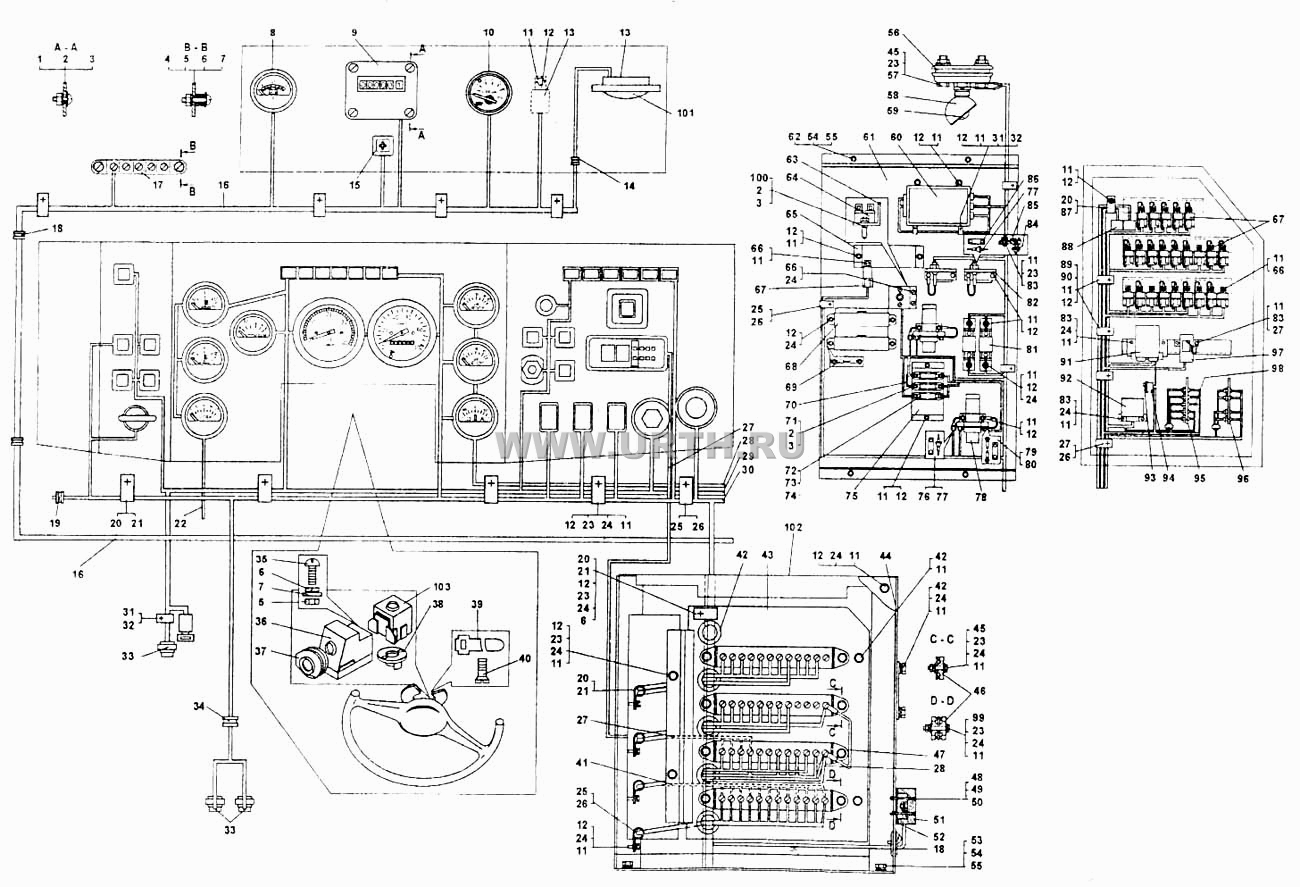

Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555А) БелАЗ 7555A

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
101	11.3714	Плафон
17	17.3723000	Панель соединительная
19	200-3802045	Втулка
99	200215	Болт
12	201418	Болт
45	201422	Болт
62	201454	Болт
53	201456	Болт
60	22.3763	Блок автоматического управления
100	220051	Винт
1	220062	Винт
40	220077	Винт
35	220080	Винт
4	220082	Винт
66	220103	Винт
83	220105	Винт
48	221512	Винт
71	223014	Винт
49	250458	Гайка
2	250462	Гайка
5	250464	Гайка
23	250508	Гайка
84	252002	Шайба
6	252003	Шайба
21	252004	Шайба
54	252005	Шайба
57	252037	Шайба
50	252130	Шайба
3	252132	Шайба
7	252133	Шайба
11	252134	Шайба
55	252135	Шайба
64	2ППН-45	Переключатель
32	315406	Кляммер
87	315407	Кляммер
26	344621	Кляммер
42	3724015	Втулка
21	379169	Кляммер
90	379198	Кляммер
15	3812.3710-02.13	Выключатель
103	403709	Переключатель стеклоочистителя со стеклоомывателем
92	46.3747	Прерыватель стеклоочистителя
52	500-3723242	Прокладка
94	5336-3710015	Рамка выключателя
	540-1108141	Втулка
56	540-3715054	Втулка амортизационная
20	540А-1104519-01	Прокладка
31	548А-1104696-01	Прокладка
34	549А-2108247	Кольцо
11	549А-3716046	Кольцо
70	549А-3724217	Перемычка
76	549А-3724218	Перемычка
18	549А-3724238	Кольцо
79	549А-3724247	Перемычка
98	549А-3724249	Перемычка
89	549Б-2105454	Трубка
25	549Б-2105455	Трубка
77	549Б-3747290	Диод с перемычкой
80	549С-3724304	Перемычка
38	64221-3709219	Втулка сбрасывателя
37	64221-3709222	Чехол переключателя
39	64227-3724622	Хомут
36	66.3709	Переключатель поворота
13	733-3747-10	Реле-сигнализатор
82	75131-3747175	Кронштейн
86	7540А-3724218	Перемычка
44	7545-1705160	Кронштейн пульта
43	7545-3723320	Кронштейн
30	7545-3724008	Жгут проводов основной
29	7545-3724018	Жгут проводов добавочный
41	7545-3724364	Жгут проводов управления
96	7545-3747166	Панель изоляционная с диодами
95	7545-3747170	Панель изоляционная с диодами
69	75481-3724190	Перемычка
75	7549-3722355	Кронштейн предохранителей
22	7555-3724241	Перемычка
16	7555-3724266	Жгут проводов
27	7555-3724320	Жгут проводов подсказчика
28	7555-3724522	Жгут проводов
61	7555-3747182	Основание
65	7555-3747274	Кронштейн
63	75551-3710022	Кронштейн выключателя
47	75551-3724304	Перемычка
67	901.3747	Реле
59	А24-21-3	Лампа
51	АР-93	Розетка электрическая
72	БЗ-30 УХЛЗ.З0В	Блок защиты
33	ВК413	Датчик давления
10	ЗИ 8059-2	Приемник указателя
78	КТ 127-ХЛ	Контактор
93	П147-01.17	Переключатель
74	ПВ100АС УХЛЗ.З0В	Предохранитель
73	ПВ50 УХЛЗ.З0В	Предохранитель
58	ПД308А	Лампа подкапотная
68	ПР112	Блок предохранителей
46	ПС 12	Панель соединительная
102	ПУЗ ЕИРВ 468.313.007-01	Пульт переключения передач
88	РС493	Реле
91	РС951А-УХЛ	Реле поворотов
9	СВН-1-24	Счетчик времени наработки
81	СД ЭФУ	Сопротивление добавочное
85	СЭ300	Сопротивление
97	УТД-1	Блок управления термодатчика
8	ЭИ 8006-1	Указатель напряжения
