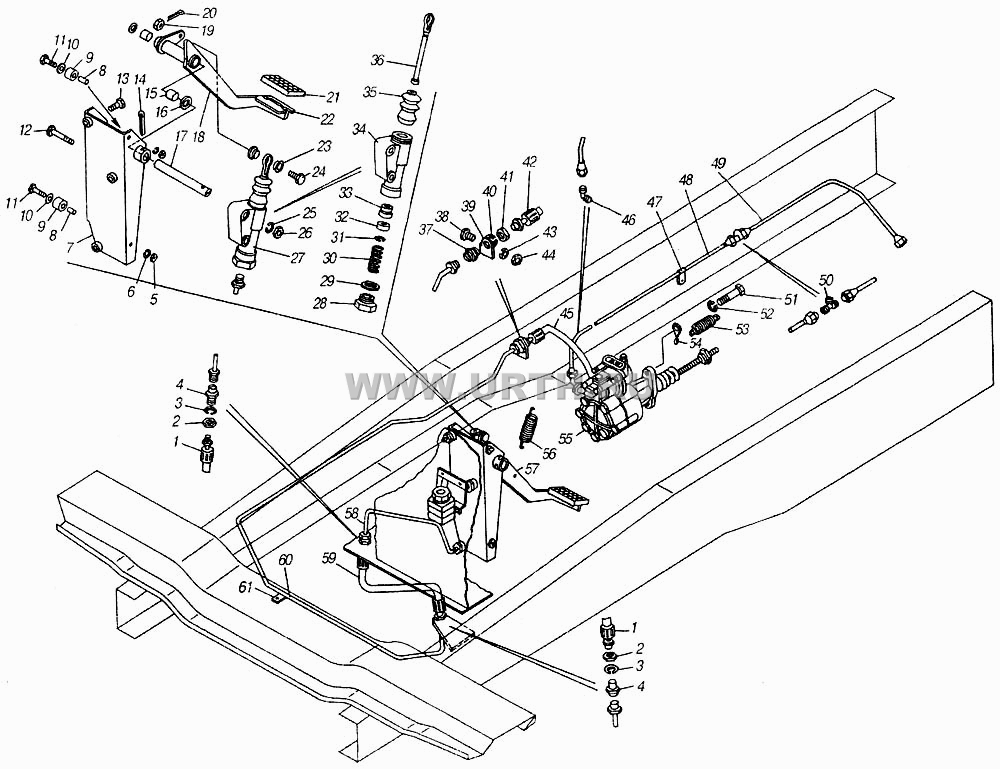

Привод управления сцеплением КамАЗ-4310 (каталог 2004 г)

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
6	1/05166/77	Шайба 8 пружинная
25	1/05168/77	Шайба 10 пружинная
52	1/05170/77	Шайба 12 пружинная
3	1/05172/77	Шайба 16 пружинная
40	1/05172/77	Шайба пружинная
	1/05357/00	Заклепка площадки педали сцепления
20	1/07344/01	Шплинт разводной 2х25
14	1/07350/01	Шплинт 4,7х50
41	1/07914/11	Гайка низкая М16х1,5-6Н
19	1/07920/11	Гайка М10х1,25-6Н
13	1/13069/21	Болт М10х1,25-6gх30
12	1/13437/21	Болт М10х1,25-6gх65
26	1/21647/11	Гайка М10х1,25-6Н
10	1/26467/01	Шайба плоская 8х20х2
	1/46891/11	Гайка накидная
38	1/55403/21	Болт М12х1,25-6gх25
51	1/55407/31	Болт
5	1/61008/11	Гайка М8х1,25-6Н
44	1/61015/11	Гайка М12х1,25-6Н
11	1/66439/21	Болт крепления ограничителя
	3320-1602569	Толкатель поршня
45	4310-1602590	Шланг гибкий привода управления сцеплением в сборе
	4310-1602591	Шланг гибкий
	4310-1602594	Наконечник гибкий шланга в сборе
	4310-1602605	Трубка гибкого шланга
49	4310-1609616	Трубка подвода воздуха к усилителю первая в сборе
48	4310-1609618	Трубка подвода воздуха к усилителю вторая в сборе
	521909	Гайка упорная трубки
57	5320-1602004	Педаль сцепления с кронштейном
	5320-1602010-10	Педаль сцепления в сборе
18	5320-1602015	Педаль сцепления
16	5320-1602023	Шайба упорная ступицы педали сцепления
56	5320-1602034	Пружина оттяжная педали сцепления
22	5320-1602042	Площадка педали сцепления
21	5320-1602048	Накладка площадки педали сцепления
17	5320-1602055	Ось педали сцепления
7	5320-1602063	Кронштейн оси педали сцепления в сборе
8	5320-1602071	Втулка распорная
9	5320-16020710	Ограничитель хода педали сцепления
15	5320-1602072	Втулка оси педали сцепления
54	5320-1602157	Скоба
53	5320-1602160	Пружина оттяжная рычага вилки выключения сцепления
27	5320-1602510-10	Главный цилиндр управления сцеплением в сборе
34	5320-1602513-10	Главный цилиндр управления сцеплением
33	5320-1602515	Поршень главного цилиндра управления сцеплением
32	5320-1602517	Манжета поршня главного цилиндра управления сцеплением
	5320-1602518	Пружина главного цилиндра управления сцеплением в сборе
30	5320-1602519	Пружина главного цилиндра
31	5320-1602525	Держатель пружины
28	5320-1602529	Пробка главного цилиндра управления сцепением
29	5320-1602531	Прокладка пробки главного цилиндра управления сцеплением
35	5320-1602543	Чехол защитный главного цилиндра
36	5320-1602568	Толкатель поршня в сборе
24	5320-1602571	Палец толкателя главного цилиндра управления сцеплением
	5320-1602572	Главный цилиндр в сборе
23	5320-1602573	Втулка пальца толкателя главного цилиндра управления сцеплением
58	5320-1602588	Трубка от главного цилиндра в сборе
	5320-1602589	Трубка
59	5320-1602590	Шланг гибкий привода управления сцепления в сборе
	5320-1602591	Шланг гибкий
60	5320-1602592	Трубка привода управления сцеплением в сборе
	5320-1602593	Трубка привода
1	5320-1602594	Наконечник гибкого шланга
30	5320-1602601	Скоба шланга привода управления сцеплением
37	5320-1602603	Штуцер соединительный
	5320-1602605	Трубка гибкого шланга
55	5320-1609510	Усилитель пневмогидравлический в сборе
61	853922	Скоба
50	853961	Тройник
	864221	Кольцо уплотнительное толкателя
	864871	Наконечник шланга
47	870931	Кляммер
