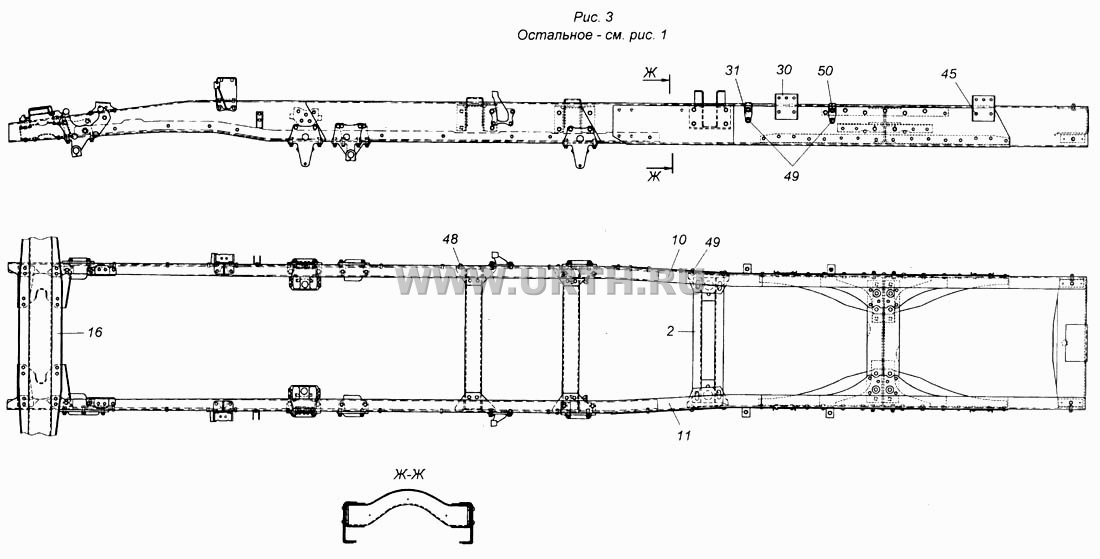

№ поз. | № детали | Наименование детали |
51 | 1/05170/77 | Шайба 12 пружинная |
38 | 1/13762/21 | Болт М16х1,5-6gх35 |
39 | 1/13905/21 | Болт М16х1,25-6gх40 |
40 | 1/13915/21 | Болт М16х1,5-6gх45 |
43 | 1/29982/00 | Заклепка 12х30 |
44 | 1/29983/00 | Заклепка 12х32 |
45 | 1/29984/00 | Заклепка 12х35 |
46 | 1/29985/00 | Заклепка 12х38 |
48 | 1/30228/00 | Заклепка 16х40 |
49 | 1/30230/00 | Заклепка 16х45 |
50 | 1/30232/00 | Заклепка 16х50 |
35 | 1/55405/21 | Болт М12х1,25-6gх35 |
36 | 1/55406/21 | Болт М12х1,25-6gх40 |
37 | 1/55407/21 | Болт М12х1,25-6gх45 |
41 | 1/58405/31 | Болт М16х1,5-6gх50 |
42 | 1/61015/11 | Гайка М12х1,25-6Н |
33 | 251647 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 |
34 | 251649 | Гайка М16х1,5-6Н ОСТ 37.001.197-97 |
10 | 4Э6540-2801020-20 | Лонжерон правый |
11 | 4Э6540-2801021 | Лонжерон левый |
11 | 4Э6540-2801021-20 | Лонжерон левый |
12 | 4Э6540-2801032 | Накладка наружная правая |
13 | 4Э6540-2801033 | Накладка наружная левая |
14 | 4Э6540-2801038 | Усилитель внутренний правый |
15 | 4Э6540-2801039 | Усилитель внутренний левый |
2 | 4Э6540-2801130 | Поперечина № 4 (сварка) |
9 | 5320-1001048 | Кронштейн задней опоры силового агрегата |
1 | 5320-2801100 | Поперечина № 2 в сборе |
20 | 5320-2801218 | Раскос поперечины №1 правый |
21 | 5320-2801219 | Раскос поперечины №1 левый |
22 | 5320-2902444 | Кронштейн передней подвески передний правый |
23 | 5320-2902445 | Кронштейн передней подвески передний левый |
23 | 5320-2902445-10 | Кронштейн передней подвески левый |
24 | 5320-2902447 | Кронштейн |
29 | 5320-5001077 | Кронштейн амортизатора кабины |
25 | 53205-2905540 | Кронштейн заднего крепления кабины |
26 | 53205-2905541 | Кронштейн заднего крепления кабины |
7 | 54115-1302078 | Скоба подвески радиатора |
8 | 54115-1302079 | Скоба подвески радиатора |
17 | 5511-2801180 | Косынка поперечины № 5 верхняя правая |
18 | 5511-2801181 | Косынка поперечины № 5 верхняя левая |
19 | 5511-2801188 | Косынка поперечины № 5 нижняя правая |
6 | 5511-2801301-10 | Поперечина рамы задняя в сборе |
30 | 5511-8601052 | Кронштейн надрамника боковой |
31 | 5511-8601059 | Кронштейн стяжки надрамника нижний |
5 | 65115-2801184 | Поперечина №5 |
16 | 6540-2801080 | Поперечина № 1 (сварка) |
4 | ЗЭ6540-2801152-10 | Поперечина № 3 (сварка) |
27 | ЗЭ6540-2905540 | Кронштейн амортизатора верхний правый |
28 | ЗЭ6540-2905541 | Кронштейн амортизатора верхний левый |
