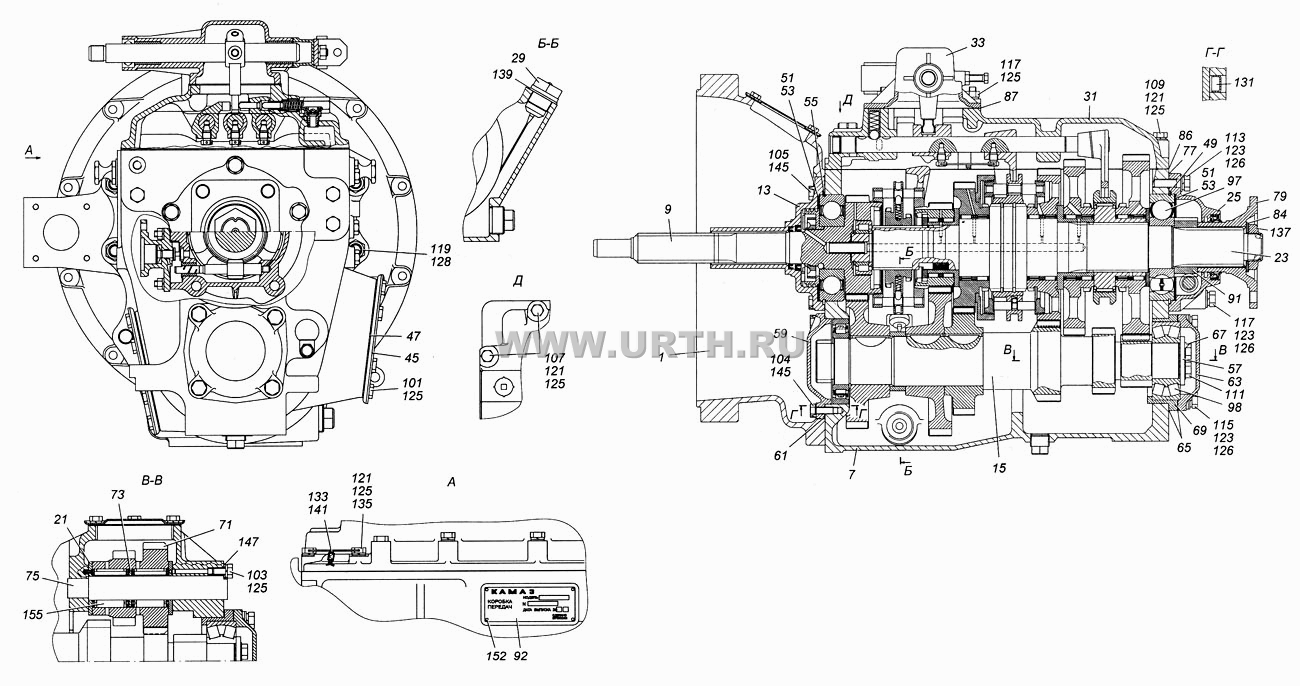

Коробка передач с картером сцепления в сборе 141.1700108 КамАЗ-4308

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
125	1/05168/73	Шайба 10 пружинная
126	1/05170/73	Шайба 12 пружинная
128	1/05172/77	Шайба 16 пружинная
123	1/05200/01	Шайба плоская 12х22х3
109	1/12880/21	Болт М10х1,25-6gх60
105	1/13069/21	Болт М10х1,25-6gх30
107	1/13070/21	Болт М10х1,25-6gх40
119	1/21641/11	Гайка М16х1,5-6Н
117	1/21647/21	Гайка М10х1,25-6Н
121	1/26386/01	Шайба плоская 10,6х18х2
131	1/43290/07	Заглушка чашечная
111	1/55404/33	Болт М12х1,25-6gх30
113	1/55407/21	Болт М12х1,25-6gх45
115	1/55409/21	Болт М12х1,25-6gх55
101	1/59703/21	Болт М10х1,25-6gх16
103	1/59705/21	Болт М10х1,25-6gх20
104	1/59707/21	Болт М10х1,25-6gх25
106	1/59709/21	Болт М10х1,25-6gх35
7	14.1701010	Картер коробки передач в сборе
45	14.1701020	Крышка люка привода отбора мощности коробки передач
47	14.1701021-01	Прокладка крышки люка привода отбора мощности коробки передач
49	14.1701034	Кольцо стопорное
51	14.1701035	Прокладка регулировочная
53	14.1701036	Прокладка регулировочная
13	14.1701039-60	Крышка подшипника первичного вала в сборе
55	14.1701042	Прокладка крышки первичного вала
57	14.1701060	Шайба упорная
59	14.1701068	Крышка переднего подшипника промежуточного вала
61	14.1701069	Прокладка
63	14.1701074	Крышка заднего подшипника промежуточного вала
65	14.1701075	Прокладка крышки заднего подшипника промежуточного вала
67	14.1701076	Планка стопорная болтов упорной шайбы
69	14.1701078	Стакан заднего подшипника промежуточного вала
71	14.1701082	Блок шестерен заднего хода
73	14.1701084	Втулка промежуточная подшипников блока зубчатых колес
21	14.1701086	Шайба упорная блока шестерен заднего хода в сборе
75	14.1701092	Ось блока шестерен заднего хода
25	14.1701200	Крышка заднего подшипника вторичного вала в сборе
77	14.1701203	Прокладка крышки подшипника
79	14.1701240	Крышка
84	14.1701243	Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90
29	14.1701440	Указатель уровня масла в коробке передач в сборе
31	14.1702010	Механизм переключения передач в сборе
86	14.1702014	Прокладка верхней крышки коробки передач
87	14.1702122	Прокладка фланца верхней крышки
91	14.3802033	Червяк привода спидометра
92	14.3904020	Табличка заводская коробки передач
9	141.1701025-30	Вал первичный коробки передач в сборе
15	141.1701047	Вал промежуточный в сборе
23	141.1701100-20	Вал вторичный коробки передач в сборе
33	142.1702200	Опора рычага переключения передач
152	33.1111910	Гвоздь нарезной
1	4308-1601008	Картер сцепления в сборе
97	45104951000900	Подшипник 6-50412Ш1 шариковый радиальный однорядный с канавкой на наружном кольце
98	45104957000100	Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный
155	4525321821	Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец
133	864910	Пломба
135	870024	Болт М10х1,25-6gх40
137	870510	Гайка специальная М39х2-6Н
139	870632	Шайба уплотнительная 30х42х2
141	870701	Проволока пломбировочная
145	870851	Шайба замковая 10
147	870862	Шайба 11 стопорная
