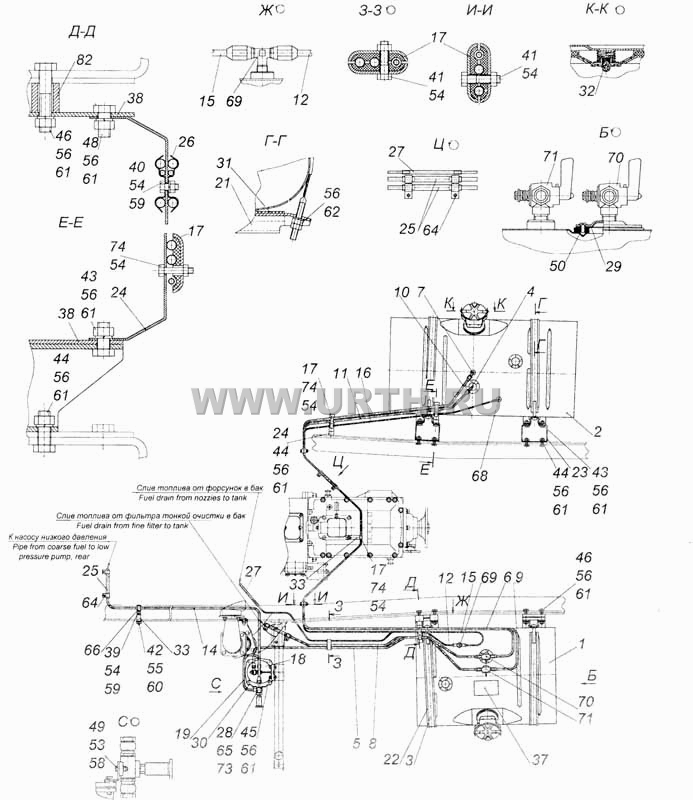

Установка топливного бака ФГОТ и топливопроводов КамАЗ-53228, 65111

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
64	1/01688/90	Хомут 19 в сборе
65	1/02800/60	Прокладка уплотнительная 14х20х1,5
50	1/03893/01	Винт М5-6gх10
58	1/05164/73	Шайба 6 пружинная
59	1/05166/77	Шайба 8 пружинная
60	1/05168/77	Шайба 10 пружинная
61	1/05170/77	Шайба 12 пружинная
62	1/05200/01	Шайба плоская 12х22х3
49	1/09024/21	Болт М6-6gх20
55	1/21647/11	Гайка М10х1,25-6Н
48	1/55403/21	Болт М12х1,25-6gх25
43	1/55404/21	Болт М12х1,25-6gх30
45	1/55405/21	Болт М12х1,25-6gх35
44	1/55406/21	Болт М12х1,25-6gх40
46	1/55411/21	Болт М12х1,25-6gх65
53	1/58962/11	Гайка ЕМ6-6Н
42	1/59707/21	Болт М10х1,25-6gх25
39	1/60432/21	Болт М8-6gх16
40	1/60434/21	Болт М8-6gх20
74	1/60438/21	Болт М8-6gх30
41	1/60439/21	Болт М8-6gх35
54	1/61008/11	Гайка М8х1,25-6Н
56	1/61015/11	Гайка М12х1,25-6Н
37	4310-3903030	Табличка инструкционная: о пользовании распределительного топливного крана
33	43101-1104083	Кронштейн крепления топливных трубопроводов
21	5320-1101104-10	Кронштейн крепления топливного бака
38	5320-1101104-12	Кронштейн крепления топливного бака
3	5320-1101110-20	Хомут крепления топливного бака
22	5320-1101113	Прокладка
4	5320-1104012	Трубка приемная с фильтром в сборе
24	5320-1104083	Кронштейн крепления топливных трубопроводов
25	5320-1104102	Рукав соединительный топливопроводов
26	5320-1104119	Скоба крепления топливопроводов
7	5320-1104136	Трубка слива топлива в бак с угольником в сборе
27	5320-1104159	Шланг соединительный топливных трубопроводов
29	5320-3827013	Прокладка датчика
20	53205-1101118-20	Проставка
8	53228-1104148-33	Трубка
12	53228-1104180-31	Трубка
1	5410-1101010-10	Бак топливный в сборе
70	5410-1104012	Трубка приемная с фильтром в сборе
71	5410-1104136	Трубка слива топлива в бак с угольником в сборе
31	55102-1101109	Прокладка кронштейна крепления топливного бака
82	55105-1101119	Проставка
2	5511-1101010-10	Бак топливный
23	55111-1101106-80	Проставка
	65111-1100004-20	Установка топливного бака ФГОТ и топливопроводов
5	65111-1104025-10	Трубка
6	65111-1104077-20	Трубка
11	65111-1104079-20	Трубка
9	65111-1104152-20	Трубка
10	65111-1104154-20	Трубка
14	65111-1104260	Трубка
15	65111-1104280-10	Трубка
16	65111-1104282-20	Трубка
28	740.1104429	Наконечник
17	740.1104458	Скоба крепления топливных трубок
18	740.1105010-01	Фильтр грубой очистки топлива в сборе
30	7406.1105002	Кронштейн
19	7406.1105166-20	Трубка подводящая насоса предпусковой прокачки топлива в сборе
66	853923	Скоба
68	853965	Угольник 6 ввертный
69	864869	Тройник 6 ввертный
73	870005	Болт М14х1,5-6gх30
