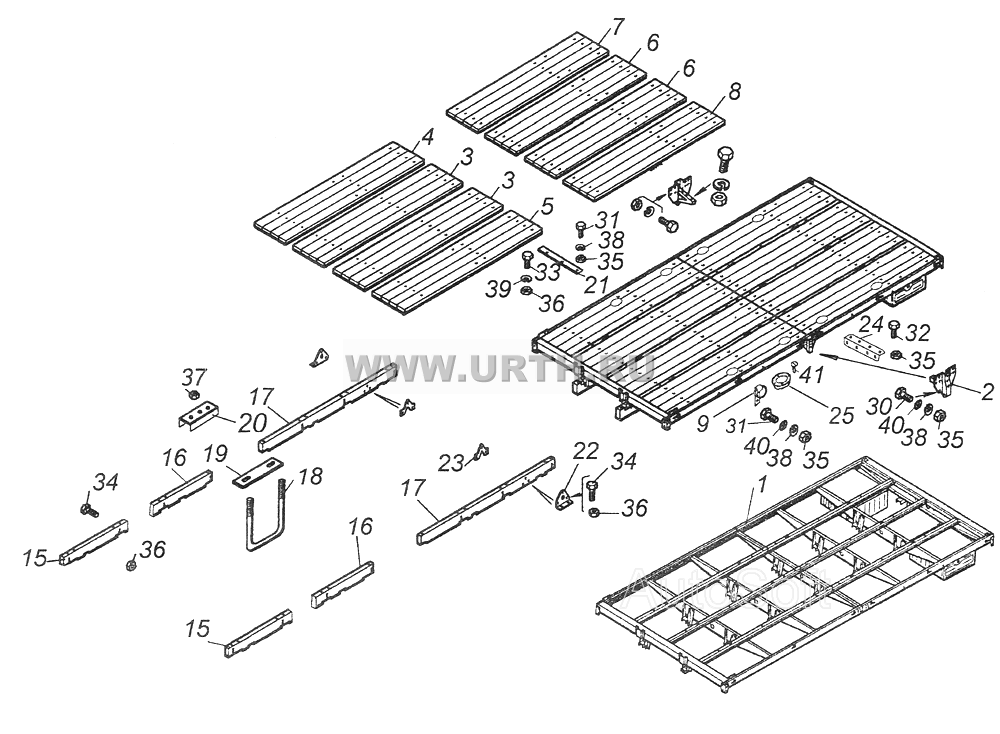

4310-8501010 Основание платформы КамАЗ-43261 (Евро-1, 2)

Масштаб: - + 100% Изображение целиком

№ поз.	№ детали	Наименование детали
38	1/05166/77	Шайба 8 пружинная
39	1/05168/77	Шайба 10 пружинная
36	1/21647/11	Гайка М10х1,25-6Н
40	1/26467/01	Шайба плоская 8х20
33	1/59707/21	Болт М10х1,25-6gх25
30	1/60434/21	Болт М8-6gх20
31	1/60436/21	Болт М8-6gх25
35	1/61008/11	Гайка М8х1,25-6Н
37	1/61015/11	Гайка М12х1,25-6Н
32	210385	Болт М8-6gх50 ОСТ 37.001.106-75
41	247591	Шуруп 6х25
	4310-8501010	Основание платформы в сборе
	4310-8501010-02	Основание платформы
1	4310-8501016	Каркас основания платформы в сборе
1	4310-8501016-02	Каркас основания платформы
17	4310-8501027	Брус продольный задний
3	4310-8522030	Щит № 1 настила пола крайний в сборе
4	4310-8522032	Щит N1 настила пола крайний правый
5	4310-8522033	Щит №1 настила пола крайний левый
7	4310-8522042	Щит №2 настила пола крайний правый
8	4310-8522043	Щит №2 настила пола крайний левый
9	4310-8525051	Крюк с ушком
25	4310-8525054	Гнездо узла крепления
1	431007-8101016-04	Каркас основания платформы
	431007-8501010	Основание платформы
	431007-8501010-04	Основание платформы
1	431007-8501016	Каркас основания платформы
17	431007-8501027	Брус продольный задний
3	431007-8522030	Щит №1 настила пола
4	431007-8522032	Щит №1 настила пола крайний прав.
5	431007-8522033	Щит №1 настила пола крайний левый
7	431007-8522042	Щит №2 настила пола крайний прав
8	431007-8522043	Щит №2 настила пола крайний левый
	43253-8501010	Основание платформы
7	43253-8522040	Щит №2 настила пола
	4326-8501010	Основание платформы
	4326-8501010-02	Основание платформы
1	4326-8501016	Каркас основания платформы
1	4326-8501016-02	Каркас основания платформы
17	4326-8501027	Брус продольный задний
7	4326-8522042	Щит №2 настила пола крайний правый
8	4326-8522043	Щит №2 настила пола крайний левый
	432607-8501010	Основание платформы
	432607-8501010-04	Основание платформы
1	432607-8501016	Каркас основания платформы
1	432607-8501016-04	Каркас основания платформы
17	432607-8501027	Брус продольный задний
7	432607-8522042	Щит №2 настила пола крайний прав
8	432607-8522043	Щит №2 настила пола крайний левый
16	5320-8501026	Брус продольный средний
18	5320-8501033	Хомут крепления балки к продольному брусу
19	5320-8501035	Прокладка хомута
20	5320-8501039	Прокладка продольного бруса
2	5320-8502050	Направляющая стойки
21	5320-8502072	Усилитель поперечной балки
22	5320-8521114	Угольник фиксирующий платформу верхний
23	5320-8521117	Прокладка под головки болтов
24	5320-8522022	Угольник крепления щита пола
6	5320-8522040	Щит № 2 настила пола крайний в сборе
16	532007-8501026	Брус продольный средний
6	532007-8522040	Щит №2 настила пола
15	53212-8501024	Брус продольный передний
15	532127-8501024	Брус продольный передний
34	853014	Болт М10х1,25-6gх90
