Гидросхема - 2 КамАЗ-65201

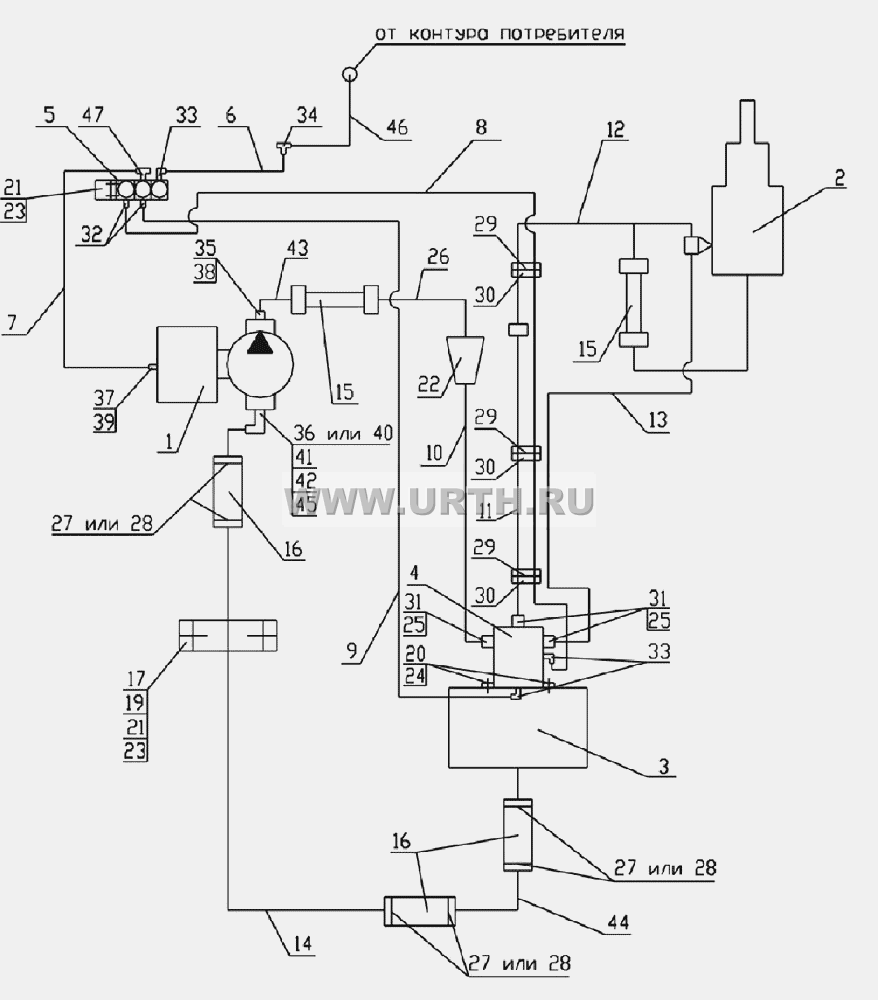

Гидросхема - 2
№ поз. № детали Наименование детали
29 1/02908/90 Хомут 40
39 1/02984/60 Прокладка 12,2х18х1,5
23 1/05166/73 Шайба 8 пружинная
24 1/05168/77 Шайба 10 пружинная
19 1/60434/21 Болт М8-6gх20
21 1/61008/11 Гайка М8х1,25-6Н
36 6460-8609138-20 Угольник поворотный
45 6460-8609139-20 Гайка
37 65115-8606113-01 Штуцер
30 6520-8606013 Прокладка
8 6520-8606030СБ Трубка подвода воздуха
9 6520-8606035СБ Трубка подвода воздуха
4 6520-8607010-10СБ Гидрораспределитель
41 6520-8609073 Шайба
16 6520-8609119 Рукав, длина 155
2 65201-8603001СБ Установка гидроцилиндра
6 65201-8606015СБ Трубка подвода воздуха
7 65201-8606020СБ Трубка подвода воздуха
22 65201-8607110СБ Установка фильтра
3 65201-8608001СБ Установка гидроблока
10 65201-8609012СБ Труба высокого давления
26 65201-8609014СБ Труба высокого давления
11 65201-8609016СБ Труба высокого давления
13 65201-8609024СБ Труба высокого давления
40 65201-8609138СБ Угольник
14 65201-8609141-10 Труба низкого давления
15 6522-8609090СБ Рукав высокого давления
17 6522-8609127 Скоба диаметр 42
43 6522-8609135СБ Труба высокого давления
44 6522-8609141-50СБ Труба низкого давления
35 6522-8609153 Штуцер
12 6540-8609018СБ Труба высокого давления
32 853973 Штуцер ввертный задних колес
33 864822 Угольник ввертный
47 864892 Тройник ввертный симметричный
34 864919 Тройник проходной
1 MEILLER 265/1 Насос
28 TORRO 50-70/12-С7w1 Хомут с червячной резьбой DIN3017
5 БЭК 37.000-02ГЧ Блок электромагнитных клапанов
46 БЭК 37.020 Трубка подвода воздуха
20 Винт М10х1.25х25.56.05 Винт М10х1.25х25.56.05 ГОСТ 11738-84
38 Кольцо 019-022-19-2-3 Кольцо 019-022-19-2-3 ГОСТ 9833-73
25 Кольцо 024-028-25-2-3 Кольцо 024-028-25-2-3
42 Кольцо 046-050-25-2-3 Кольцо 046-050-25-2-3 ГОСТ9833-73
31 ОГК 67-02.001 Штуцер
27 СБИТ 305419004-25 Хомут стяжной (50-70)х13 СБИТ 305419003ТУ
